Стационарный бетонный завод HZS35

Модель хоста: JS750
Мощность смешивания: 30 кВт

Теоретическая производительность: ≤ 35 м³/ч
Область применения: Подходит для малых и средних строительных площадок, поставок бетона с высокой мобильностью, таких как железные дороги и автомагистрали, а также для заводов по производству сборных компонентов и небольших коммерческих заводов по производству бетона.
Введение продукта:

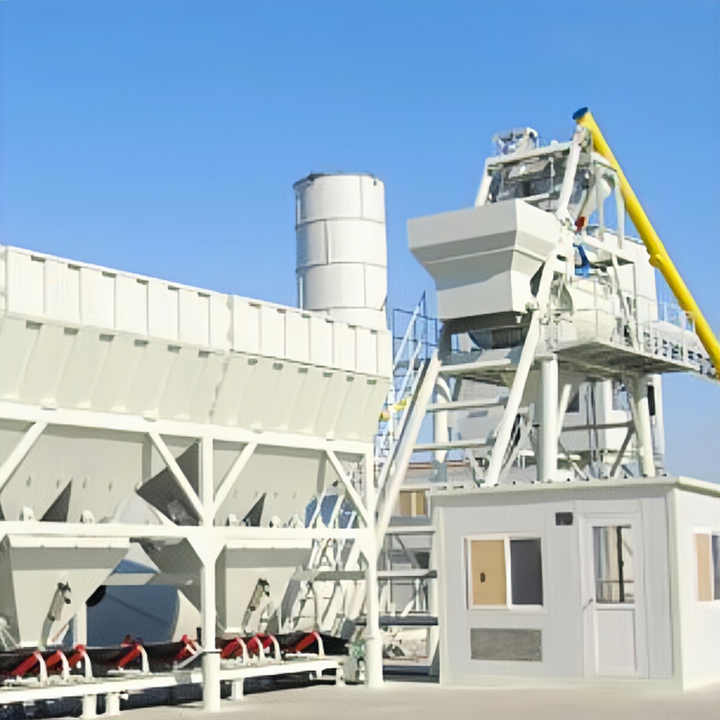

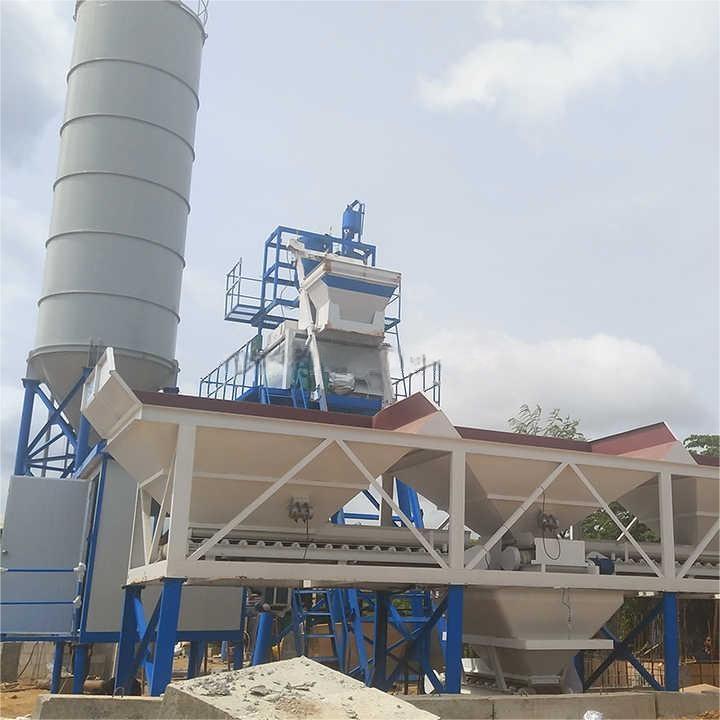

Бетоносмесительная установка HZS35 представляет собой малотоннажную установку, также известную как смесительная установка 35. Производственная линия смесительной установки состоит из смесительного узла, дозирующей машины, шнекового конвейера, цементного силоса, систем взвешивания и электрического управления, в основном разделенных на четыре части: подача песка и гравия, подача порошка, подача воды и примесей, а также транспортировка, смешивание и хранение. Оборудование изготовлено из высококачественной стальной конструкции литья, с общим красивым и элегантным внешним видом, а также усиленной прочностью конструкции.
Характеристики бетоносмесительной установки HZS35:
1. Станция HZS35 имеет модульную структуру с модульными блоками, что делает установку и перемещение очень удобными.
2. В смесительном узле используется бетоносмеситель JS750 с двойным горизонтальным валом, который отличается хорошим качеством смешивания и высокой эффективностью.
3. Дозирование заполнителей осуществляется PLD1200 дозаторной машиной, с точным измерением и высокой скоростью подачи.
4. Порошок, вода и добавки измеряются с помощью электронных весов с высокой точностью при подготовке ингредиентов.
5. В системе водоснабжения используется принцип сифонного водяного насоса под давлением, который ускоряет скорость потока воды и равномерно распыляется.
Система смешивания:

Смесительная установка 35 оснащена двойным горизонтальным валом принудительного смешивания JS750, который обладает высокой мощностью, коротким временем смешивания, хорошим качеством смешивания, низким уровнем шума при работе и разумной структурной конструкцией, что делает эксплуатацию и обслуживание удобными.
◆ Он может смешивать различные типы бетона и раствора с сухим твердым, полусухим, текучим, легким заполнителем и другими пропорциями.

Система дозирования песка и гравия:

Дозаторная машина на станции 35 относится к типу PLD1200, состоящему из подающего устройства, системы взвешивания, конвейерного устройства, электрической системы управления и т. Д.

◆ В зависимости от фактических потребностей использования можно выбрать 2, 3 или 4 отделения.

Система взвешивания дозатора PLD1200 использует рычажный и электронный сенсорный метод, что делает измерение более точным и быстрым.

Конвейерная система:

В системе транспортировки заполнителей смесительной установки 35 используется метод транспортировки подъемным ковшом, который имеет наибольшее преимущество в виде занимаемой небольшой площади и экономии земельных ресурсов.
Песчано-гравийные заполнители транспортируются ленточным конвейером к системе взвешивания, а после взвешивания транспортируются к подъемному ковшу смесительной машины.

Процесс дозирования и эксплуатации агрегатов происходит следующим образом: бункер дозатора → бункер для взвешивания, бункер → смесителя, подъемный бункер → смесительный хост.

Система взвешивания:

Измерительная система смесительной установки 35 состоит из водяной шкалы, шкалы примесей, порошковой шкалы и заполнительной шкалы.

Заполнители и порошки взвешиваются электронным способом, а структура весов для песчаных и гравийных заполнителей включает в себя ленточные весы и ведерные весы; В конструкции взвешивания порошка используются ковшовые весы;

Вода и добавки измеряются с помощью электронных весов. Счетчик воды использует водяной насос для разгрузки, а присадка использует электронный датчик для взвешенного измерения.
Бункер для хранения порошка и система транспортировки:

Бункер для хранения порошка и система транспортировки состоят из бункера для цемента и шнекового конвейера.

Процесс работы следующий: силос для порошка → шнековый конвейер → бункер для измерения порошка → хост для смешивания.
1. Цементный силос

Цементный силос представляет собой стальной конструкционный элемент, состоящий из цилиндра, кронштейна, клапана, устройства для разрушения арки, транспортировочной трубы и пылеуловителя.

Порошок подается на склад по конвейерной трубе под давлением, а газ под давлением на складе выводится через верхний пылеуловитель.

Цементный силос оснащен индикаторами верхнего и нижнего уровня, которые могут отображать пустое и полное состояние силоса.
2. Спиральный конвейер

Шнековый конвейер отвечает за транспортировку порошка из бункера для порошка в бункер для измерения порошка.

В основном состоит из корпуса трубы, входной и выпускной трубы, спирального вала, промежуточного опорного седла, устройства передачи мощности и т. Д., Он имеет высокую скорость передачи, хорошую герметизацию, отсутствие загрязнения пылью, может собираться секциями и удобен в транспортировке.

Электрическая система управления:

Система управления смесительной установкой 35 проста в эксплуатации и освоении. Используя высокоточные компоненты контроля ингредиентов, ингредиенты стабильны, производительность надежна, а ошибки эффективно контролируются. Ручное и автоматическое управление интегрированы, а материалы отчетов можно хранить и распечатывать. Также можно настроить систему мониторинга с интуитивно понятным интерфейсом, который обеспечивает четкое и точное наблюдение за рабочим процессом на объекте.
Технические параметры бетоносмесительной установки HZS35:

Модель оборудования: Бетоносмесительная установка HZS35 Параметры установки
Fly ash kg ± 1%Теоретическая производительность, м3/ч 35
Модель микшерного узла/JS750
Мощность смешивания, кВт 30
Емкость подачи L 800
Емкость разгрузки L 750
Агрегатный размер частиц галька/гравий, мм 60/50
Модель дозаторной машины / PLD1200
Емкость накопительного бункера, м3 7
Количество типов заполнителей 2/3/4
Система измерения и точность измерения кг ± 2%
Цемент кг ± 1%
Летучая зола кг ± 1%
Запас воды, кг ± 1%
Добавка кг ± 1%
Высота разгрузки, м 2-3,9
Общая мощность, кВт 78
