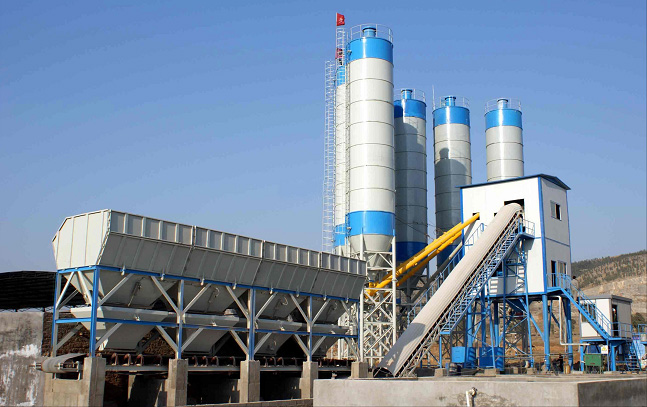

Стационарный бетонный завод HZS90

Модель хоста: JS1500
Мощность микширования: 2 × 30 кВт

Теоретическая производительность: ≤ 90 м³/ч
Область применения: Широко используется в крупномасштабных проектах, таких как дороги, мосты, плотины, аэропорты, порты, гидроэнергетика, а также заводы по производству сборных железобетонных компонентов и коммерческие бетоносмесительные заводы.

Введение продукта:

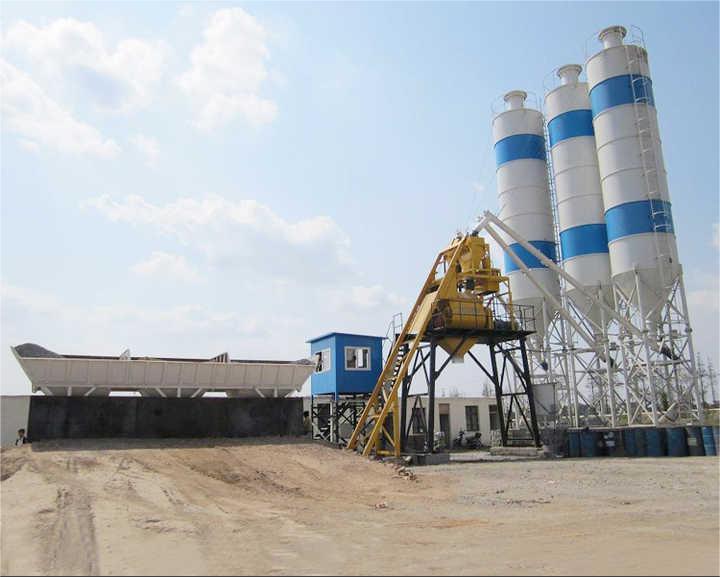

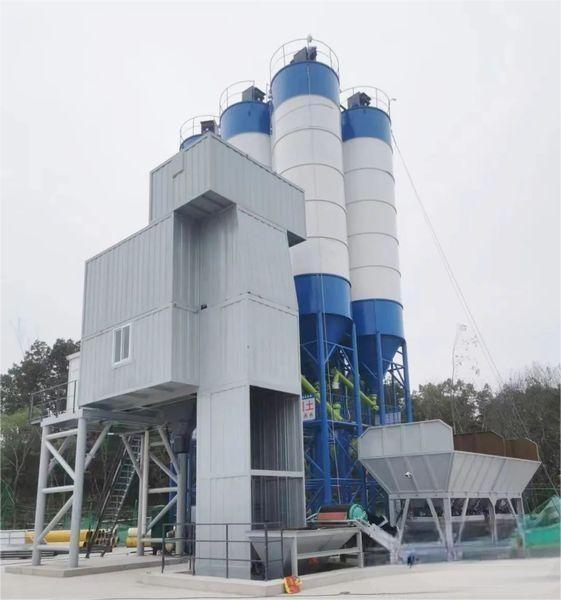

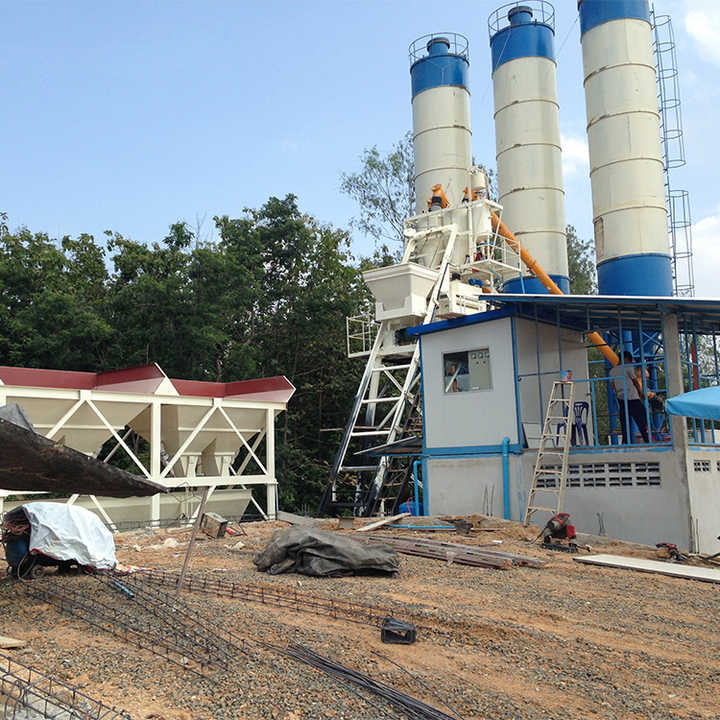

Теоретическая производительность бетоносмесительной установки HZS90 составляет 90 м3/ч, также известной как бетоносмесительная установка площадью 1,5 квадратного метра. Это экономичное смесительное оборудование, разработанное компанией Hongbin на основе преимуществ смесительных установок и передовых технологий. Смесительная установка 90 значительно экономит первоначальные инвестиции в оборудование пользовательской установки, обеспечивая при этом прогресс проекта. Модульная конструкция делает установку и миграцию более удобными.
Бетоносмесительная установка HZS90 имеет: равномерное перемешивание, точное измерение; Автоматическая работа системы более удобна; Оборудован эскалаторами, обслуживание и содержание более удобны; Может быть оснащен камерой для полного контроля на протяжении всего процесса; Хорошие экологические показатели и высокая степень модульности.
Смесительная установка 90 в основном состоит из смесителя принудительного действия с двойным горизонтальным валом JS1500; PLD2400 дозаторная машина, ленточный конвейер, цементный силос, шнековый конвейер, автоматическая система управления, система взвешивания и другое вспомогательное оборудование. Простое управление, эффективное производство, стабильная работа, хороший эффект смешивания и более простое обслуживание.
Бетоносмесительная установка 90 подходит не только для крупных проектов, но и широко используется при строительстве объектов среднего размера. Его часто можно увидеть на заводах по производству сборных железобетонных изделий, коммерческих бетоносмесительных заводах, а также на крупных и средних проектах, таких как дороги, мосты, плотины, аэропорты, порты и гидроэнергетика.
Система смешивания:
Бетоносмесительная установка 90 оснащена двойным горизонтальным валом принудительного смесителя JS1500, который отличается высокой производительностью смешивания, коротким временем смешивания, хорошей однородностью смешанного бетона, высокой эффективностью производства, красивым внешним видом и надежной работой.

Система смешивания состоит из электродвигателя, планетарного редуктора, ленточного конвейера, трансмиссионного устройства, смесительного устройства, смесительного барабана, системы подачи масла и т.д.

Обладает хорошим эффектом смешивания с пластичным бетоном, сухим твердым бетоном и другими видами бетона с различными пропорциями. Верхняя крышка оснащена смотровым окном, смотровой дверцей и устройством подачи.

Ингредиенты и система кормления:

1. Машина для дозирования песка и гравия

Система дозирования и подачи состоит из дозатора заполнителей, системы взвешивания и ленточного конвейера.

Дозаторная машина, поддерживающая смесительную установку 90, относится к типу PLD2400. При практическом использовании дозаторы с 3, 4 и 5 отсеками могут быть выбраны в соответствии с требованиями на месте.

Используя высококачественные конвейерные ленты, он обладает такими характеристиками, как большое расстояние транспортировки, стабильная работа, плавность и плавность, высокая непрерывность и длительный срок службы.
2. Ленточный конвейер

Ленточные конвейеры в основном состоят из конвейерных лент, роликов, трансмиссионных устройств, очистительных устройств, эскалаторов, рам и т. д.

После взвешивания заполнитель выгружается горизонтальным ленточным конвейером, а затем по диагональному ленточному конвейеру отправляется в ожидающий бункер.

Используя высококачественные конвейерные ленты, он обладает такими характеристиками, как большое расстояние транспортировки, стабильная работа, высокая непрерывность и длительный срок службы.

С обеих сторон ленточного конвейера имеются каналы для технического обслуживания, что упрощает ежедневное обслуживание и ремонт.

Рабочий процесс: бункер для песка и камня дозатора → бункер для взвешивания → горизонтальный ленточный конвейер → наклонный ленточный конвейер → бункер ожидания → смесительный хост.
Система взвешивания:

Измерение песчаных и гравийных агрегатов в смесительной установке 90 осуществляется дозатором в систему взвешивания, а затем ленточным конвейером направляется в бункер ожидания;

Песчаные и гравийные щебни и порошки обычно взвешиваются по весу, а структура весов для песчаных и гравийных щебеней включает ленточные весы и ведерные весы; В конструкции взвешивания порошка используются ковшовые весы;

Количество воды для затворения и присадок обычно измеряется с помощью расходомеров или ведерных весов.
Бункер для хранения порошка и система транспортировки:

Бункер для хранения порошка и система транспортировки состоят из бункера для цемента и шнекового конвейера.

Процесс работы следующий: силос для порошка → шнековый конвейер → бункер для измерения порошка → хост для смешивания.

1. Цементный силос

Цементный силос представляет собой стальной конструкционный элемент, состоящий из цилиндра, кронштейна, клапана, устройства для разрушения арки, транспортировочной трубы и пылеуловителя.

Порошок подается на склад по конвейерной трубе под давлением, а газ под давлением на складе выводится через верхний пылеуловитель.
Цементный силос оснащен индикаторами верхнего и нижнего уровня, которые могут отображать пустое и полное состояние силоса.
2. Спиральный конвейер

Шнековый конвейер отвечает за транспортировку порошка из бункера для порошка в бункер для измерения порошка.

В основном состоит из корпуса трубы, входной и выпускной трубы, спирального вала, промежуточного опорного седла, устройства передачи мощности и т. Д., Он имеет высокую скорость передачи, хорошую герметизацию, отсутствие загрязнения пылью, может собираться секциями и удобен в транспортировке.
Полностью автоматическая централизованная система управления:

Благодаря использованию высокоточных приборов управления дозированием дозирование является точным и стабильным, метод расчета надежен, а ошибки эффективно контролируются. Оснащен системой диагностики неисправностей, которая может направлять и помогать пользователям в устранении неполадок; Хранение и извлечение формул являются гибкими и адаптируемыми, что позволяет извлекать любую формулу в любое время. Динамический дисплей панели, который может четко понимать рабочее состояние каждой детали. Интуитивно понятный интерфейс мониторинга, который позволяет четко и точно наблюдать за рабочим процессом на месте и управлять печатью отчетов.
Технические параметры бетоносмесительной установки HZS90:

Модель оборудования: Бетоносмесительная установка HZS90 Параметры установки
Теоретическая производительность, м3/ч 90
Модель микшерного узла/JS1500
Мощность смешивания кВт 2 × 30
Объем подачи L 1800
Емкость разгрузки L 1500
Общий размер частиц галька/гравий, мм 80/60
Модель дозаторной машины / PLD2400
Емкость агрегатного бункера, м3 9
Количество типов заполнителей 3/4/5
Система измерения и точность измерения кг ± 2%
Цемент кг ± 1%
Летучая зола кг ± 1%
Запас воды, кг ± 1%
Добавка кг ± 1%
Высота разгрузки, м 3,9
Общая мощность, кВт ≈ 155
